Монтаж снегозадержателя

Указания к установке
Таблица расчета

Указания к установке снегозадержателе

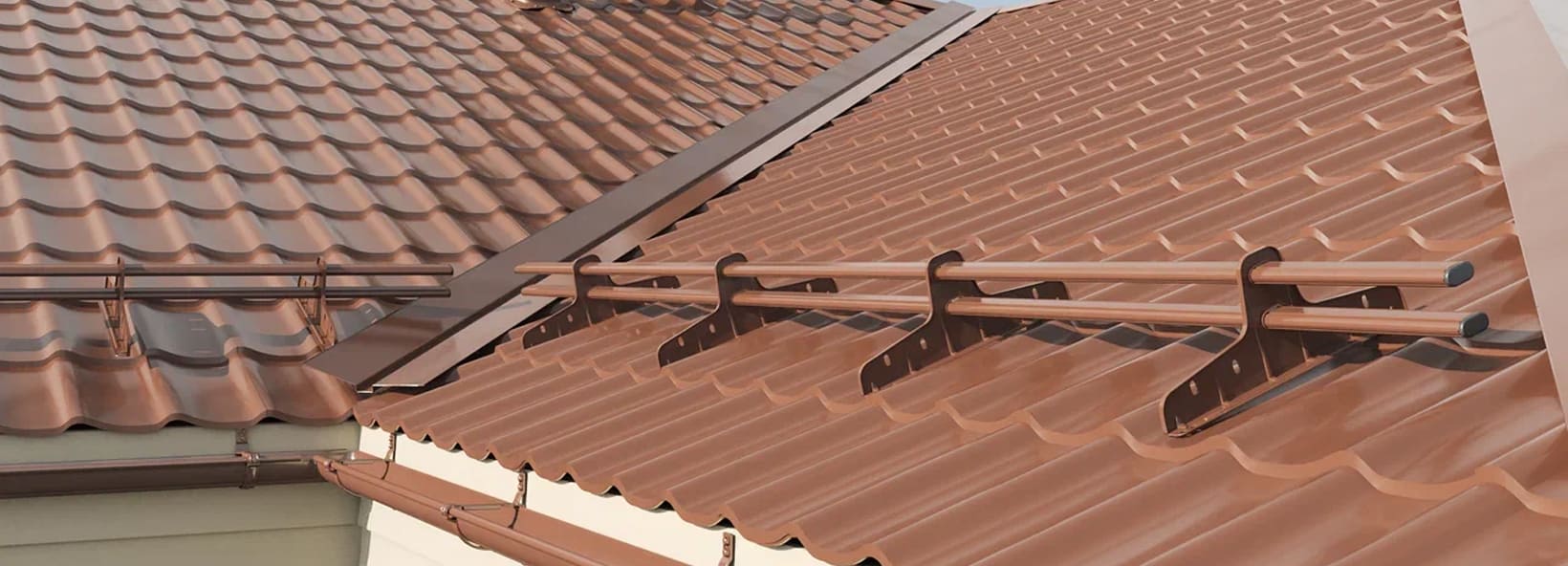

Рекомендуется устанавливать снегозадержатели по всему периметру кровли в непрерывную линию по уровню, а также над важными объектами кровли: трубами вентиляции, мансардными окнами, на каждом уровне многоуровневых кровель, над въездом в гараж или входом в дом. Прочное крепление снегозадержателя обеспечивает высокую надежность системы безопасности кровли. Запрещена установка снегозадержателей на свесе кровли. Лучшее место для установки снегозадержателя это проэкция снены каркаса на кровлю.

1. Установка опор

Монтаж снегозадержателей начинается с установки опор (тип опор зависит от типа кровли). Опоры крепятся к доскам обрешетки строго вниз волны.

2. Установка труб

Максимальное расстояние между опорами составляет 750 мм. В отверстия в опорах вставляются трубы снегозадержателя. Расстояние от последней опоры до края трубы не должно превышать 300 мм.

3. Стыковка

Для достижения нужной длины трубы снегозадержатели стыкуются между собой с помощью обжима с одной стороны. Стык фиксируется саморезом прес шайбой.

При необходимости трубы снегозадержателя могут быть обрезаны с помощью электролобзика или ножовки по металлу. Использование абразивного режущего инструмента (болгарки) запрещено.

В торцы труб необходимо вставить пластиковые заглушки.

4. Обработка

Необходима обязательная обработка противокоррозионными материалами элементов, подвергающихся механическим воздействиям в процессе монтажа (крепеж, стыки, отверстия и т.д.).

Таблица расчета максимальной длины ската от конька до снегозадержателя в зависимости от снегового района

Снеговые районы	1	2	3	4	6	7
Примеры городов	Астрахань Чита	Краснодар Волгоград Ростов на Дону Хабаровск	Москва Санкт Перербург Белгород Екатеринбург Челябинск Липецк Владимир	Нижний Новгород Новосибирск Красноярск Сургут Вологда Тверь Казань	Сывтывкар Пермь Уфа Магадан Мурманск	Горные районы Кавказа, Урала Восточное попережье камчатки
Средняя нагрузка, кгс/м²	80	120	180	240	320	560
Угол наклона кравли	Длина ската, м
Менее 15^o	16	14,3	12	10	8,3	6
15^o-30^o	8	7,3	6	5	4,5	3,3
30^o-45^o	5,3	4,8	4	3,3	3	2,3

Инструкция

Трубчатые снегозадержатели овальные оцинкованные
Трубчатые снегозадержатели круглые оцинкованные

Комплектующие

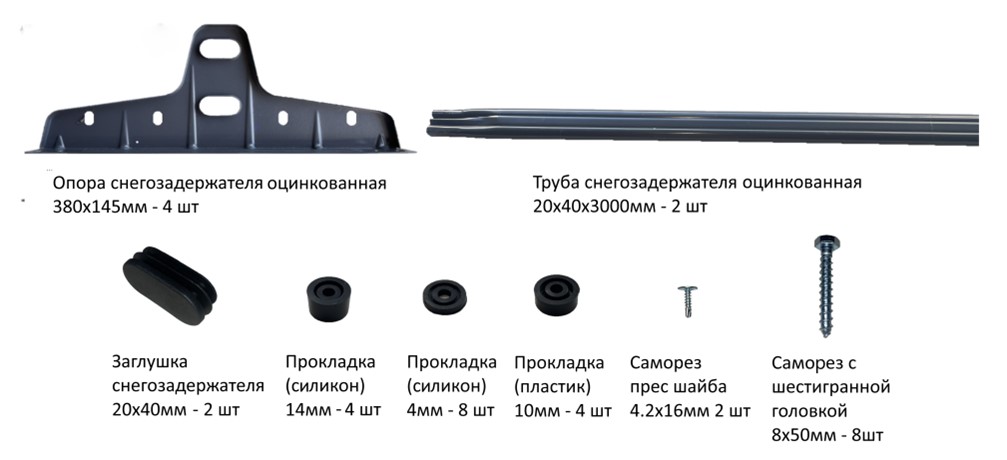

Инструкция по монтажу овального оцинкованного снегозадержателя

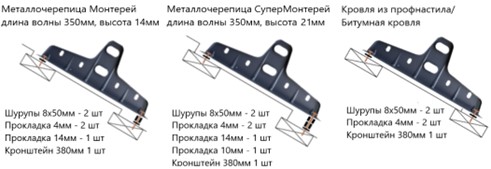

Под опоры овального снегозадержателя устанавливаются следующие прокладки:

прокладки 4мм устанавливаются вниз для защиты отверстий саморезов от попадания влаги.
Прокладки 14мм и 10мм устанавливаются чтобы компенсировать длину волны разных типов металлочерепицы.

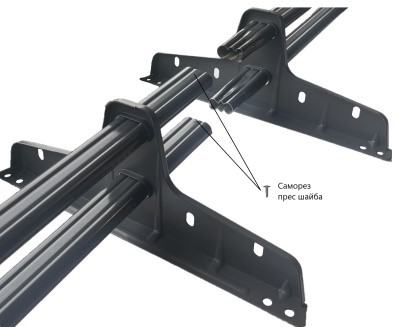

Саморез прес шайба фиксирует стык 2-х труб.

Заглушки устанавливаются в торце труб.

Комплектующие

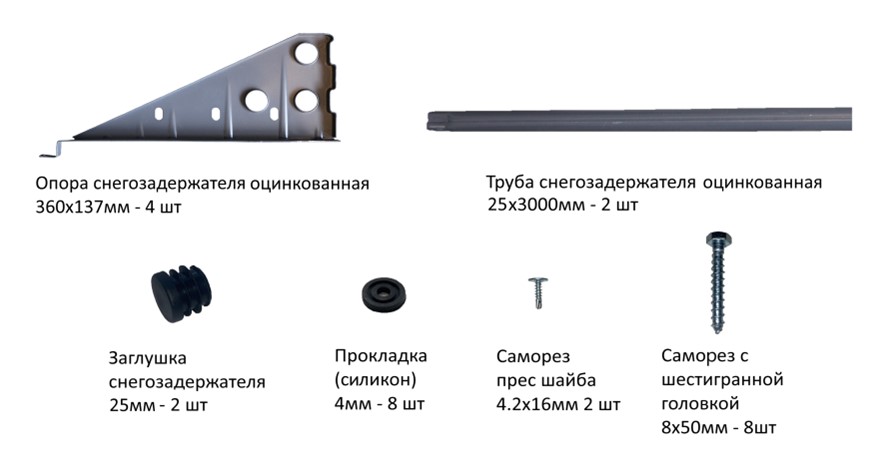

Инструкция по монтажу круглого оцинкованного снегозадержателя

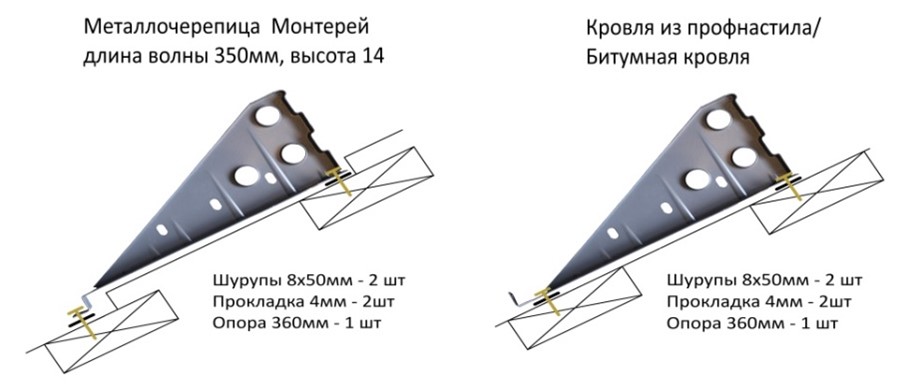

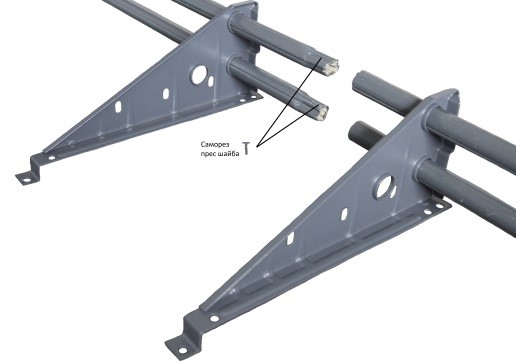

Для гидроизоляции отверстий под саморез между опорой и кровлей необходимо устанавливать силиконовые прокладки 4мм. Круглый снегозадержатель можно устанавливать как на металлочерепицу так и на мягкую кровлю или профнастил. Для установки на плоскую кровлю необходимо кончик опоры загнуть вверх по углом 90⁰ с помощью пассатиж.Край опоры с отверстиями под трубы должен быть выше края с загнутым концом. Саморез прес шайба фиксирует стык 2-х труб.
